Назначение сборок РТЗО

Шкафы серии РТЗО-88, РТЗО-88М предназначены для питания и управления электродвигателями мощностью до 28 кВт запорной и регулирующей арматуры, а также электроприводами мощностью до 10 кВт механизмов собственных нужд электрических, тепловых и атомных станций.

Классификация шкафов РТЗО

В серию сборок РТЗО входят:

• серия шкафов управления задвижками и аппаратурой собственных нужд РТЗО-88;
• серия шкафов управления задвижками и аппаратурой собственных нужд РТЗО-88М.

Каждая из серий шкафов РТЗО-88 и РТЗО-88М включает:

• шкафы ввода для организации питания шкафов присоединения;
• шкафы присоединения с блоками управления электроприводвми запорной и регулирующей арматуры;
• блоки управления электроприводами запорной и регулирующей арматуры мощностью до 10 кВт, а также блоки аналогичного назначения до 28 кВт;
• блоки управления механизмами собственных нужд электрических станций до 10 кВт;
• шкафы промежуточных рядов зажимов.

Технические характеристики РТЗО

Номинальное напряжение переменного тока шкафов ввода и блоков управления, В:

• для внутригосударственных поставок:
• силовых цепей: 380
• цепей управления: 12, 24, 220, 380
• для поставок на экспорт в страны с умеренным и тропическим климатом:
• силовых цепей: 380, 400, 415
• цепей управления: 12, 24, 220, 230, 240, 380, 400, 415

Номинальная частота тока, Гц: 50

Номинальный ток шкафов ввода, А:

• с одним реактором: 50, 63, 80
• с двумя реакторами: 80, 100.

Конструкция

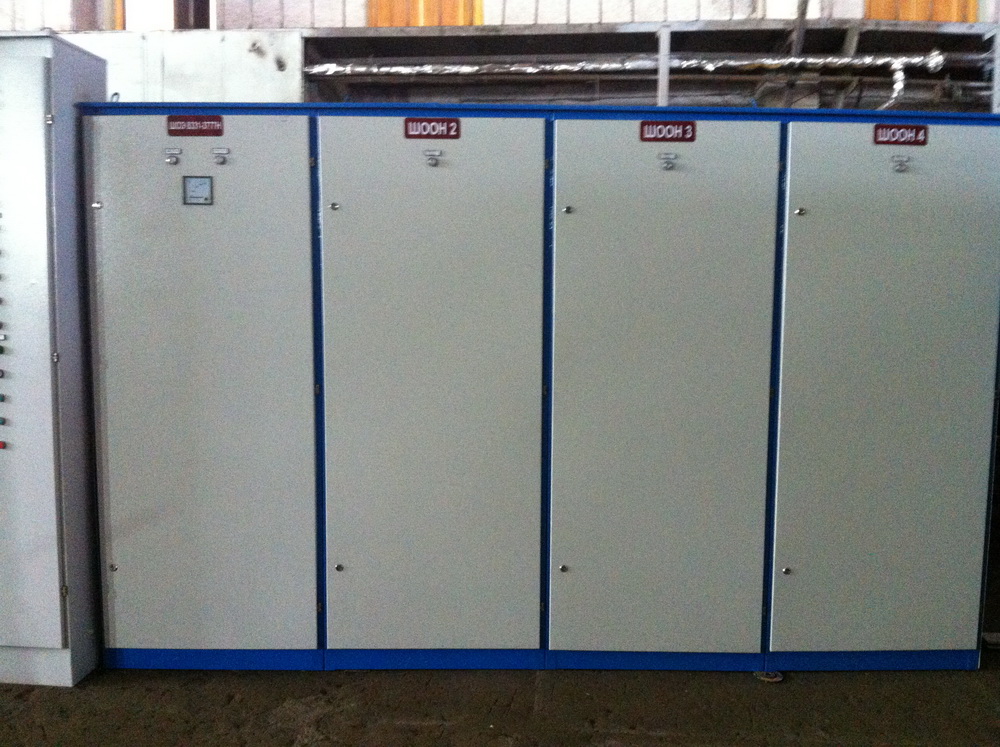

Сборка РТЗО (РТЗО-88, РТЗО-88М) комплектуется из шкафа ввода и одного или нескольких шкафов присоединений.

Каждый шкаф представляет собой унифицированный металлический корпус, в котором на горизонтальных швеллерах устанавливается соответствующая аппаратура.

Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на два замка.

Шкафы ввода без устройства кабельной сборки имеют два исполнения:

• для подвода кабеля снизу;
• для подвода кабеля сверху.

Предусмотрено, что к шкафу ввода без устройства кабеля сборки могут быть подключены четыре кабеля сечения до 150 мм².

Шкафы ввода с устройством кабельной сборки рассчитаны на универсальный способ подключения кабелей сечением до 185 мм² в количестве 8-ми кабелей.

На двери шкафа ввода расположено световые индикаторы, сигнализирующие об отключении установленных в шкафу автоматов, а также вольтметр контроля напряжения на шинах щита.

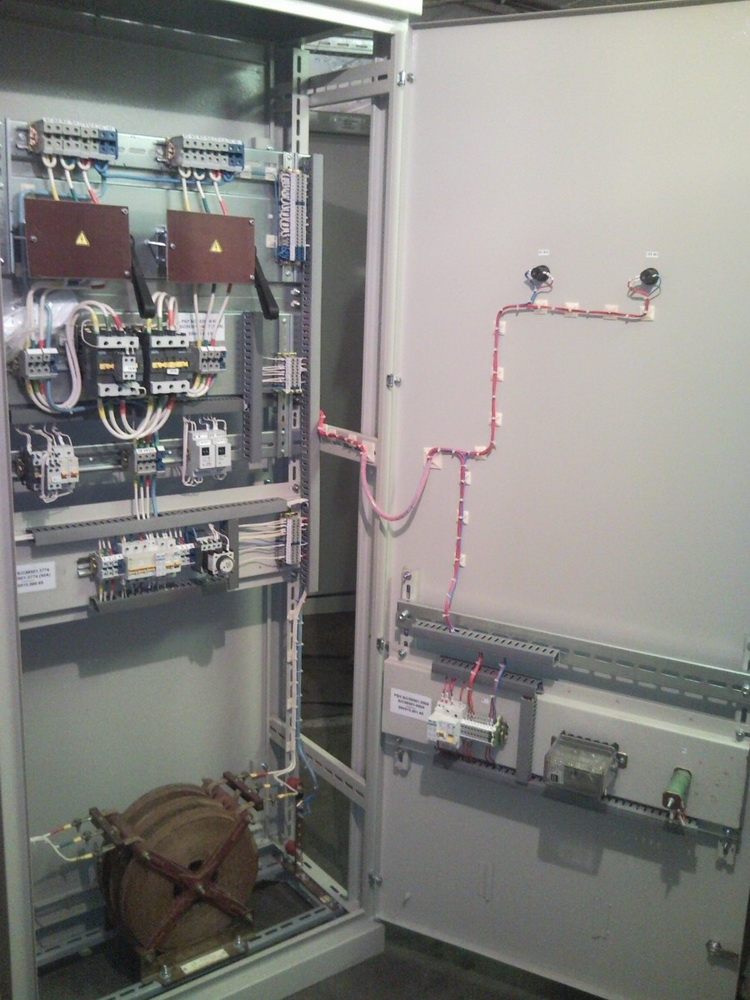

Особенность конструкции шкафов серии РТЗО - блочный принцип размещения аппаратуры. Блок представляет собой металлическую панель, на которой устанавливают аппаратуру одного или двух присоединений с соответствующим монтажом и рядами зажимов выходных цепей. Кроме того, на блоке размещен общий ряд зажимов для присоединения к цепям питания и сигнализации.
