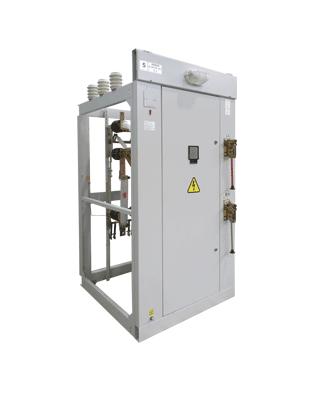

Камеры сборные одностороннего обслуживания КСО-366, КСО-2-10

Общее описание

КСО 366 предназначены для приёма и распределения электроэнергии трёхфазного переменного тока, частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.

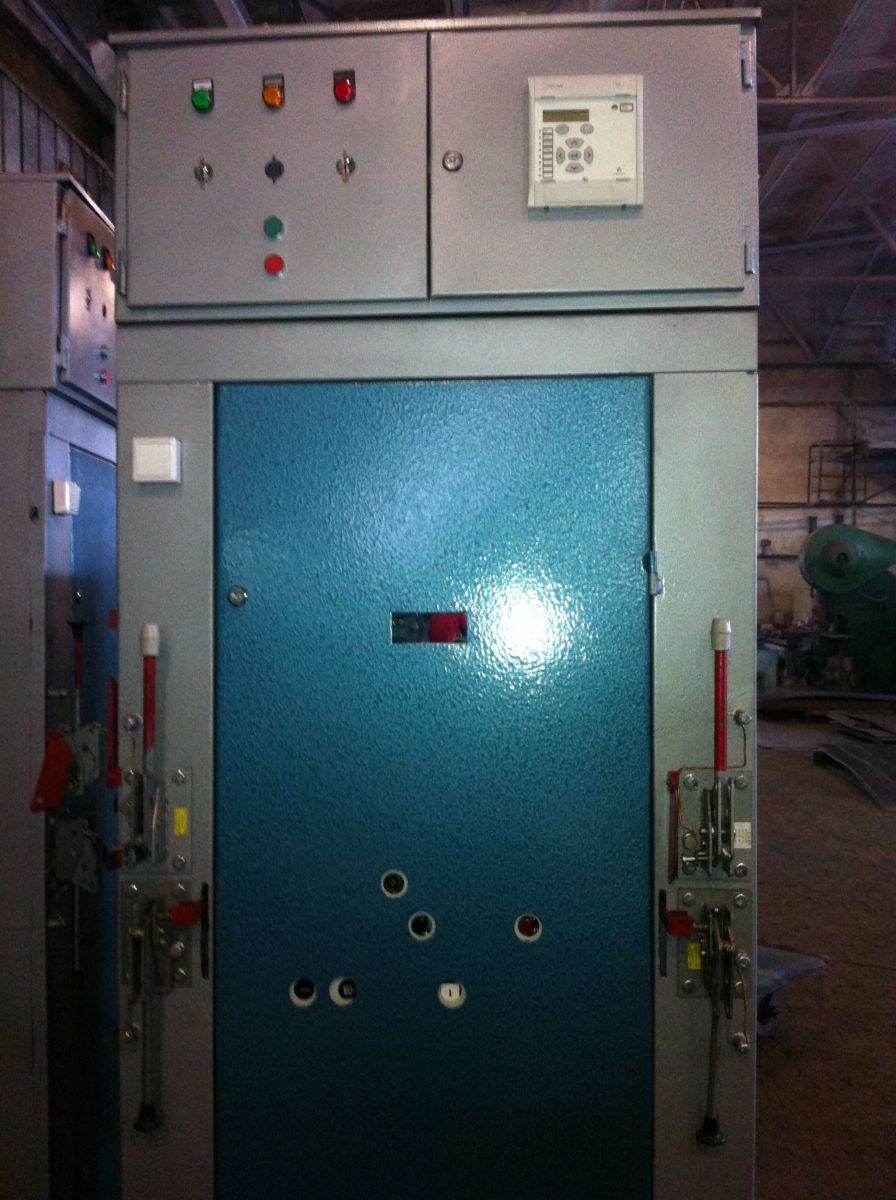

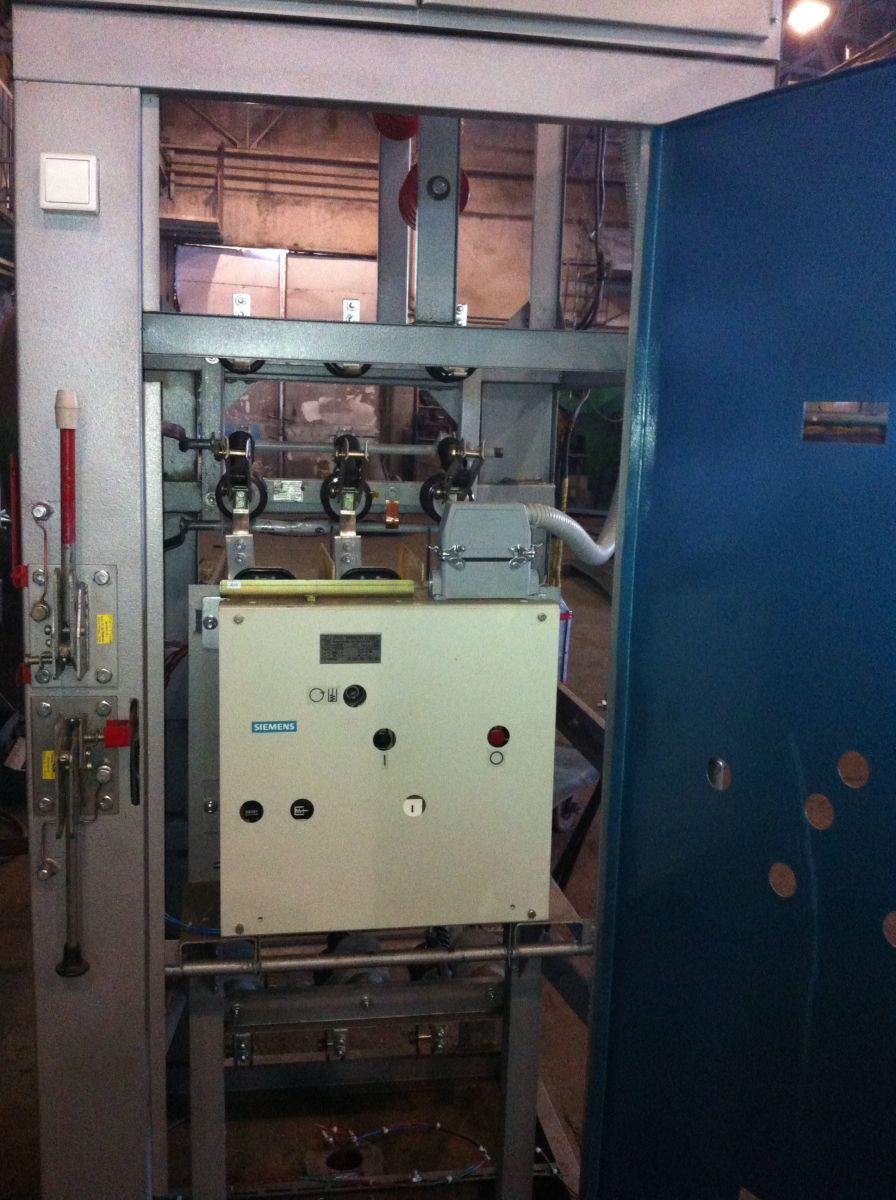

КСО-2-10 с вакуумными выключателями фирм: Siemens,ВВTel, СЭЩ и.т.д

КСО применяются в составе распределительных устройств (РУ) напряжением 6 и 10 кВ при:

  •  новом строительстве;
  •  расширении;
  •  реконструкции;
  •  техническом перевооружений, следующих объектов:
  •  распределительных и трансформаторных подстанций городских электрических сетей;
  •  распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
  •  распределительных подстанций промышленных предприятий;
  •  тяговых подстанций городского электрического транспорта и метрополитена;
  •  понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.

Популярность использования камер КСО обусловлено легкостью их монтажа в распределительное устройство уже на месте применения. Благодаря удобству габаритов камер КСО, появляется возможность модернизировать ими уже имеющиеся распределительные устройства. Компактное размещение приборов обеспечивает удобное обслуживание, а благодаря наличию системы защитных блокировок камер КСО, работники надежно ограждены от возможного поражения электрическим током.

Конструкция

Сборка камер КСО производится в соответствии со схемами главных и вспомогательных цепей. При этом на конструкцию из металла производится установка соответствующих выключателей, силовых трансформаторов, разъединителей, трансформаторы напряжения и тока, предохранители, ограничителя напряжения и др. фасад камеры КСО оборудован контрольной панелью, при этом дверца, расположенная на фасаде конструкции, ограничивает доступ к электрическим приборам и устройствам. Камеры КСО стандартного вида либо установленные по заказу, обычно поставляются в комплекте с монтажными материалами и шинными мостами. При внутренней установке камер КСО нефункциональная панель обычно не предусматривается.

Условия эксплуатации

 Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Степень защиты камер с лицевой стороны IР20, с остальных сторон IР00 по ГОСТ 14254-96. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камера соответствует требованиям ТУ 36-1801-79. ТУ 36-1801-79
