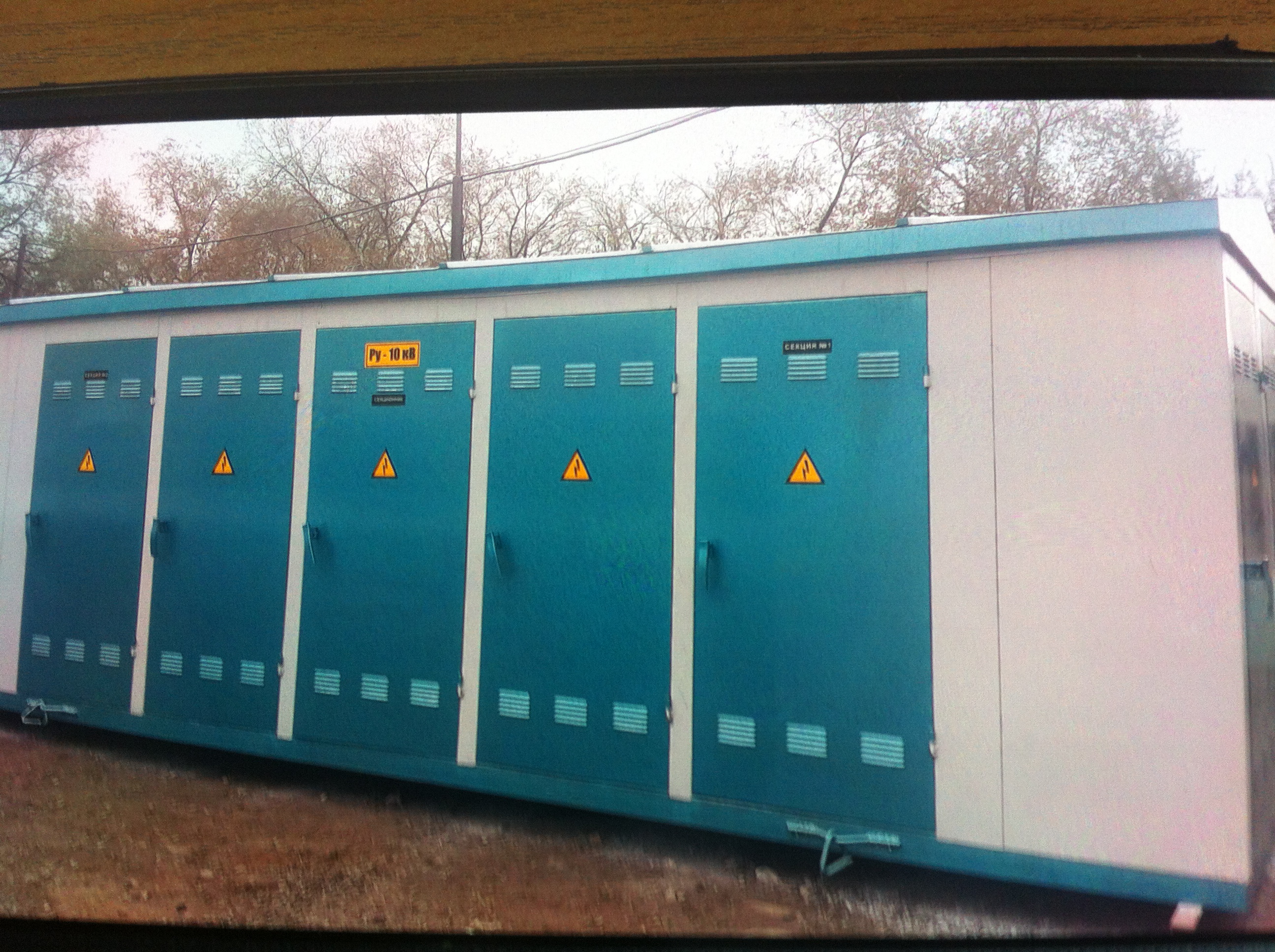

Комплектные трансформаторные подстанции КТП

Общее описание

Комплектные одно-и двутрансформаторные подстанции проходного или тупикового типа  применяется для минимизации напряжения при передаче тока в бытовые сети с высоковольтной линии. КТП позволяют осуществить прием электрической энергии 3-фазного тока переменной частоты (50 Гц) с напряжением от 6 до 10 киловатт для последующего преобразования тока в электроэнергию напряжением величиной 0,4 кВ (380 В), с мощностью трансформатора до 2500 кВА.

Комплектные трансформаторные подстанции (КТП) применяются: в системах электроснабжения городских и сельских объектов, промышленных предприятий, а также объектов нефтяной и газовой промышленности по добыче, транспортированию, переработке нефти и природного газа.

Разновидности КТП

  • КТП киоскового  типа
  • КТП наружной установки
  • КТП промышленного (типа КТПП)
  • КТП городского (типа КТПГ)
  • КТП  сэндвич

Основные достоинства КТП

Высокая заводская готовность, благодаря чему существенно сокращаются сроки монтажа на месте эксплуатации оборудования;

Возможность эксплуатации в условиях холодного климата;

Мобильность, возможность транспортировки автомобильным и железнодорожным транспортом;

Удобство и простота монтажа КТП на объекте;

Возможность изготовления КТП по индивидуальным проектам.

Конструкция

Конструктивно КТП выполняются в шкафном исполнении, шкафы монтируются на раме-основании, что обеспечивает дополнительную жесткость конструкции, дно рамы закрыто металлическим листом предотвращающим проникновение мелких животных во внутрь подстанции.

Комплектные трансформаторные подстанции состоят из:

  • устройств со стороны высшего напряжения;
  • силовых трансформаторов;
  • устройств со стороны низшего напряжения;
  • учета;
  • собственных нужд.

Условия эксплуатации

В части воздействия климатических факторов внешней среды  трансформаторные подстанции КТП соответствуют климатическому исполнению У, категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры КТП в недопустимых пределах. Тип атмосферы II по ГОСТ15150-69. В части воздействия механических факторов соответствует группе условий эксплуатации М6 по ГОСТ 17515.

Полный установленный срок службы трансформаторной подстанции КТП составляет не менее 25 лет, при условии замены аппаратуры, срок службы которой менее 25 лет.

ОПРОСНЫЙ ЛИСТ
