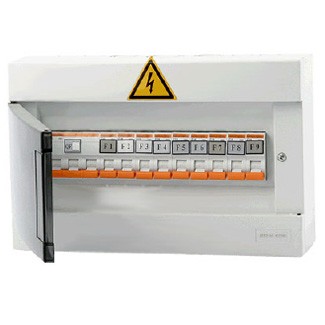

Щитки осветительные типа ОЩВ-6

Общее описание

Щитки осветительные типа ОЩВ-6, ОЩВ-12 (ОП, ОП 12, ОПВ 6, ОПВ 12) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 380/220 В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (не более 6 в час) оперативных включений и отключений.

Условия эксплуатации

  • температура окружающего воздуха от + 1°С до + 40°С;
  • высота над уровнем моря не более 2000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Конструкция

Щиток осветительный выполнен в виде металлического ящика, внутри которого расположена аппаратура электрических цепей. Доступ в щиток обеспечен со стороны фасада через дверь. Ввод питающих линий осуществляется сверху, вывод отходящих линий- снизу. Исполнение щитков навесное.

Основные технические характеристики

Номинальное напряжение, В - 380/220.
Номинальный ток вводного аппарата, А - 32,40,63,100.
Номинальный ток автоматических выключателей отходящих линий, А - по требованию заказчика.
Степень защиты по ГОСТ 14254-96 - IP30.

Габаритные показатели

Тип

Ширина, мм

Глубина, мм

Высота, мм

ОЩВ-6УХЛ4

400

150

450

ОЩВ-12УХЛ4

400

150

600

Основные параметры щитков

Тип

Кол-во автоматических выключателей отходящих от линии, шт

Тип вводного аппарата

ОЩВ-6УХЛ4

6

Автоматический выключатель

ОЩВ-12УХЛ4

12

Автоматический выключатель
