Панели распределительные серии ЩО-70

Общее описание

Панели распределительные одностороннего обслуживания серии ЩО-70 служат для приема, распределения и защиты линий от перегрузок и токов короткого замыкания отходящих линий. Они предназначены для комплектования распределительных устройств (РУ) трехфазного переменного тока 380/220 В, частотой 50 Гц, сетей с глухо-заземленной нейтралью и установки внутри электро-помещений.

Условия эксплуатации

Температура окружающей среды от-25 С до + 40 С; высота над уровнем моря не более 1000 м; степень защиты: с фасада - IP20, с остальных сторон - IP00 по ГОСТ 14254-96.

В зависмости от исполнений, на панелях устанавливаются:

  1. Автоматические выключатели серии ВА или аналогичные других производителей - по заказу;
  2. Рубильники-предохранители типа РПС;
  3. Рубильники типов РЕ19, ВР 32, Р;
  4. Трансформаторы тока;
  5. Измерительные приборы и приборы учета;
  6. Аппаратура устройств АВР-0,4 кВ;
  7. Аппаратура диспетчерского управления уличным освещением.

Конструкция

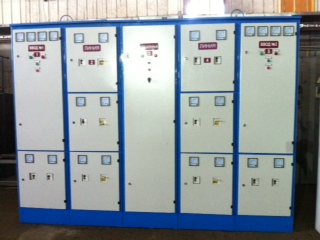

Панели ЩО-70 представляют собой разборную металлическую конструкцию, внутри которой монтируется аппаратура главных и вспомогательных цепей. В зависимости от исполнения, на лицевую сторону выведены приводы рубильников и выключателей.
В верхней части расположена приборная панель, на которой устанавливаются измерительные приборы. Аппаратура АВР-0,4 кВ смонтирована в шкафу, который устанавливается на двери секционной панели.

При заказе РУ, состоящих из панелей ЩО двухрядного исполнения, РУ комплектуются шинными мостам различных длин (в зависимости от ширины коридора обслуживания).
Панели изготавливаются по схемам главных цепей, представленных в таблице. Допускается изготовление панелей по нетиповым схемам, разработанными изготовителем и согласованными с заказчиками
